Diodes Incorporated AL8116灵活0-10V调光信号接口控制器支持转换三种不同的调光器输入。这些包括0V DC至10V DC线性调光、0%至100%占空比PWM（脉冲宽度调制）信号以及连接输出PWM信号的简单电阻电位器。AL8116控制器具有10V至56V宽输入电压范围，并通过光耦合器为一次侧LED驱动器提供隔离调光控制。

AL8116灵活控制器提供DIM引脚输出，可实现可调节的精确偏置电流，非常适合用于有源和无源0V至10V调光器或电位器。Diodes Inc. AL8116 0-10V灵活调光信号接口控制器的输出占空比精度为±2.5%（典型值），最小输出占空比可通过CLAMP引脚电阻器设置。AL8116具有各种保护功能，例如内部、自动恢复、过热保护。

AL8116 0-10V灵活调光信号接口控制器将PCB空间以及外部元件数量降至最低，采用SOT26（CJ型）封装。

特性

宽VCC工作范围：10V至56V

低工作电流（600µA典型值）

精密调光器类型电压电位：0/1V至10V

PWM调光：0.2k至10kHz

0kΩ至100kΩ电位器

DIM引脚的可调偏置电流源

精确输出占空比容差：±2.5%

8%、6%、4%和2%可调最小输出PWM工作钳位

为芯片提供内置过热保护

完全无铅，完全符合RoHS指令

无卤素和不含锑的“绿色”器件

应用

调光灯具：0至10V

可调光LED电源

调光控制设备

商业LED照明

智能LED照明

建筑

高棚灯

照明电源

离线改型灯

路灯

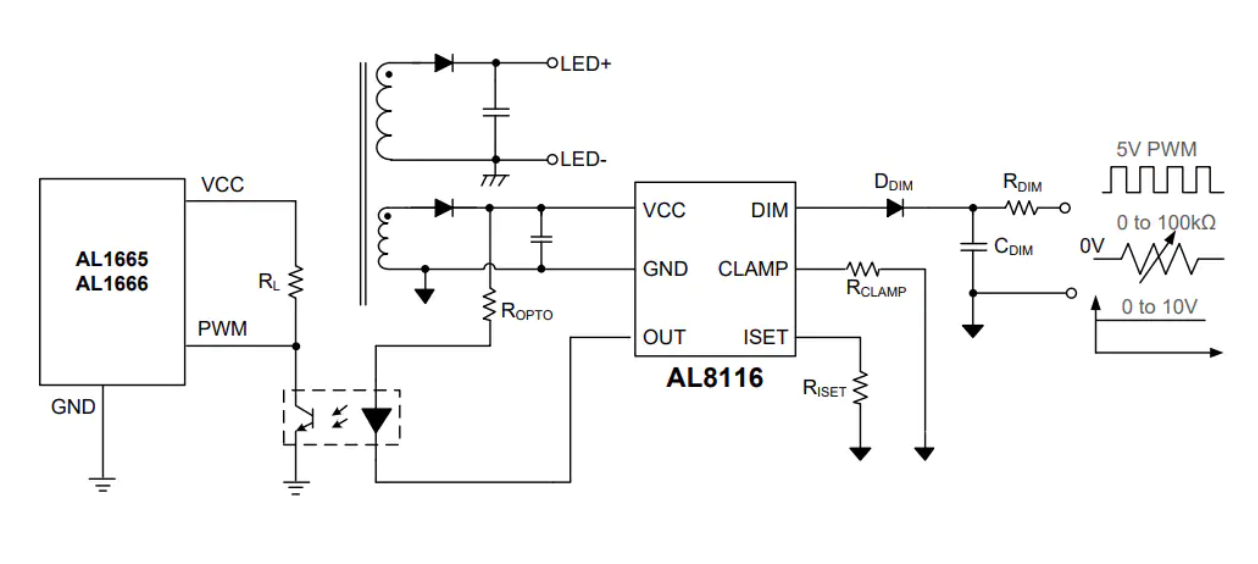

典型应用电路

功能框图
